viernes, 17 de julio de 2009

Cambio electrónica disco duro Seagate – ProfessionalSAT

Muchas veces nos hemos encontrado con un fallo físico de un disco duro. La duda en estos casos reside en saber si es fallo electrónico (de la tarjeta de circuitos integrados) o mecánico del propio mecanismo del disco duro (platos, cabezas, servos, …)

La única manera de averiguarlo es conseguir un ejemplar idéntico nuevo y sustituir la placa electrónica, confiando en que la avería se encuentre en ella y no en el disco propiamente dicho.

Orden y método

Lo primero es tener claro qué vamos a hacer y como vamos a operar. En segundo lugar es crucial un orden escrupuloso con cada tornillo y cada componente identificado.

5Dos discos idénticos, a la izquierda el defectuoso (antiguo).

4 Les damos la vuelta y procedemos a desmontar las dos placas…

3 Presentamos cada tornillo en su sitio para después no dar lugar a errores de montaje.

2 Otra vista.

1 Placas ya desmontadas.

Debemos asegurarnos de que los discos deben ser absolutamente idénticos, esto se sabe por las inscripciones.

Tras probar el disco defectuoso con la nueva placa de circuitos seguía fallando del mismo modo, con lo que podemos concluir que el fallo es mecánico y no podemos hacer nada más.

Echad un vistazo a la web de mi nueva empresa, un proyecto de gran envergadura que llevo preparando hace más de un año.

Os lo recomiendo para la recuperación de datos profesional:

ip16_texto_300px_blanco

Allí tenéis a vuestra disposición el formulario de contacto, para consultas sobre este artículo hacedlo más abajo en la sección de comentarios.

Y mi nuevo Blog de contenido muy técnico y actualizado donde encontraréis artículos míos sobre hardware, procesadores y sistemas y también otros posts de expertos programadores e informáticos sobre otros temas:

infromaticapremium-blog

Si consideras útil el contenido de este Blog, ayuda a mantenerlo ojeando algunas de las ofertas que consideres interesantes de nuestros anunciantes. Gracias de antemano.

El que tenga dudas o aportaciones tiene para ello la sección de comentarios, intentaré responder a todos y con la máxima claridad. Los Blogs deben de ser lugares de intercambio y agradezco vuestro feedback.

Sin comentarios: La crisis - ProfessionalSAT

De camino al trabajo paso cada día por un establecimiento dedicado a las puertas y marcos y me llamó la atención el siguiente cartel alegórico a la crisis para subir las ventas:

1 O gastamos o todos al paro.

Una frase lapidaria, no comment.

Etiquetas de Technorati: ,

Renfe, retrasos, incivismo y cuelgues – ProfessionalSAT

Retrasos…

Hace unos días viajé a Barcelona en tren, disfrutando de las excelencias de las cercanías en Catalunya. Llegué con el habitual retraso de media hora en un trayecto de menos de 100 km (Tarragona – Barcelona). Pero me pudo el “seny” catalán y no protesté (y no por falta de ganas y cabreo) pues ya estamos acostumbrados (más o menos como cuando pagamos en los peajes de las autopistas)…

Cuelgues…

1El Active Desktop de Windows XP… colgado.

2 Panorámica.

Incivismo…

Me siento en el tren, lo que es todo un éxito (porque Renfe tiene la costumbre de poner “micro trenes” hacia Barcelona (yo creo que disfrutan hacinando a los viajeros…) y mirad qué me encuentro.

3 Uñas mejilloneras del “incívico de turno”, ya decía yo que olía a cabrales.

De todos modos he visto cosas peores, como una vez que llevábamos detrás unas “señoritas” (por decir algo) de procedencia oriental (probablemente china) que se estaban cortando las uñas con un cortaúñas y éstas salían volando y le caían a mi hijo en la cabeza…

Etiquetas de Technorati: ,

martes, 14 de julio de 2009

Dos nuevos sistemas Core i7 D0 – ProfessionalSAT

En este artículo os presento dos nuevos sistemas i7 basados ambos en el popular modelo 920 stepping D0 pero con placas base Asus P6T de diferente modelo:

  • Una P6T y el otra máquina con el modelo superior, la P6T DeLuxe V2 con su sistema de refrigeración de heatpipes en cobre.

PIC02892 Intel X58 bien refrigerado en la P6T DeLuxe V2.

Y con tarjetas gráficas y fuentes de alimentación muy diferentes debido al uso muy diferenciado de ambos sistemas:

  • Una ATI 4670 de 1 GB con una excelente F/A AOpen de 880W para el sistema de la P6T DeLuxe.
  • Una GeForce GTX260 216 cores con una F/A Tacens Valeo II modular de 600W.

PIC02890 Uno de los sistemas pasando Memtest mientras el otro, ya montado, se las veía con Prime95

La metodología de validación de estas máquinas es diferenciada del resto de sistemas, ya que al ser sistemas dirigidos a un público singular por sus necesidades y requerimientos de calidad, debemos esmerarnos más si cabe en su montaje y posterior test.

Un equipo normal basado en procesadores Core 2 Duo  o Athlon 64 X2 lo solemos entregar incluso en el mismo día, tras validarlo unas dos horas con Prime95 después de dos o tres pasadas de Memtest, ya que muchos clientes valoran los plazos breves de montaje y entrega.

En cambio, los sistemas de mayor nivel, entre los que a día de hoy se incluyen los basados en los siguientes procesadores (siempre configurados a frecuencias nominales):

  • Core 2 Quad de la serie 9000
  • Phenom II X4
  • Core i7

Necesitan de, como mínimo, dos o tres días de pruebas para asegurar su óptimo rendimiento y la máxima estabilidad.

Las máquinas basadas en los procesadores anteriores pero con frecuencias y ajustes de BIOS fuera de especificación los entrego de media tras unos 15 días de validación.

PIC02892B En la P6T DeLuxe V2 observamos que el North Bridge estaba preparado para un segundo heatpipe.

PIC02903 En cambio, en la P6T la refrigeración es más convencional, aunque no menos eficaz.

PIC02913 Los dos sistemas ya montados y preparados para los tests de estabilidad.

PIC02920 Detalle de la torre Noctua con ventiladores en push pull.

PIC02919 Las láminas del radiador Noctua, optimizado para ventiladores de pocas rpm.

PIC02901 Los conectores PCIEx de 8 pines de la Tacens Valeo II 600W.

PIC02900 … conectados a la GTX 260 216 cores.

Etiquetas de Technorati: ,,,,,

domingo, 5 de julio de 2009

Acer eMachines tunning - ProfessionalSAT

En este artículo os mostraré un experimento realizado sobre un portátil Acer eMachines D620 basado originalmente en un AMD Athlon64 2650 mobile single core marcado como ADG2650OIAV4DP con 2 GB de DDR2 667.

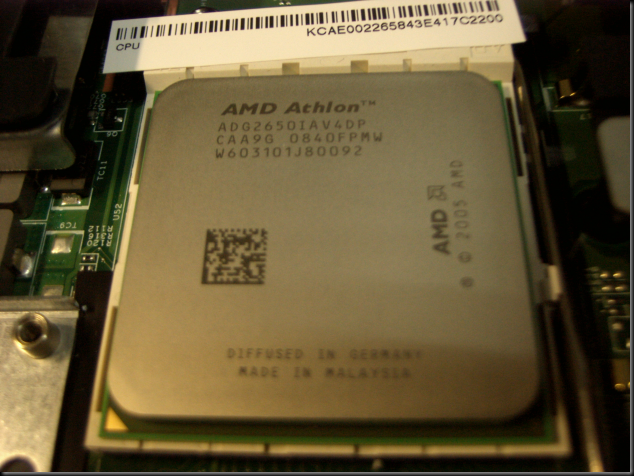

PIC01846 El procesador original.

En primer lugar, y tras abrir el sistema, mis compañeros y yo observamos que el procesador tenía un encapsulado estándar AM2 lo que nos hizo pensar en probar un procesador de sobremesa, de inmediato pensamos en un AMD Athlon64 X2 4850e.

PIC01850 Athlon64 2650, un single core de gama baja, creo recordar que a 1.6 GHz.

Ahora os presento los resultados del sistema tras sustituir el procesador por el dual core a 2.5 GHz y la memoria por 4 GB de DDR2 800 a unos 710 MHz efectivos en dual channel.

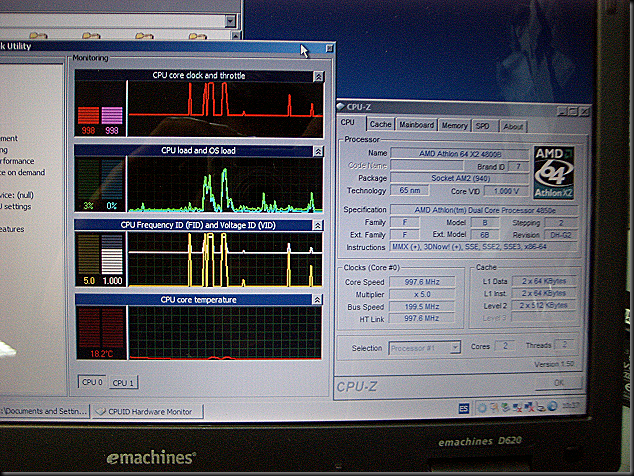

cpuid Athlon64 4850e en ahorro de energía con multiplicador X5 y 1.00V.

PIC02041Solo 1.00 V @ 1 GHz en el doble procesador.

cpuid2 En carga máxima a 2.5 GHz y 1.20 V!!

Lo más llamativo y lo que más nos preocupaba inicialmente es como respondería el subsistema de refrigeración del portátil al cambio de procesador, el resultado fue excelente pues no hubo en ningún caso excesos de temperatura.

Image1 Con voltajes manuales y pasando el test de WinRAR, 927 KB/s.

Con tests de estabilidad conseguí estabilidad a solo 1.20 V a los 2.5 GHz nominales, lo que garantiza una disipación térmica contenida.

Con carga máxima, las temperaturas suben lentamente y se estabilizan sobre los 55 – 60 ºC máximos, lo que es un excelente resultado para el sistema de refrigeración de serie:

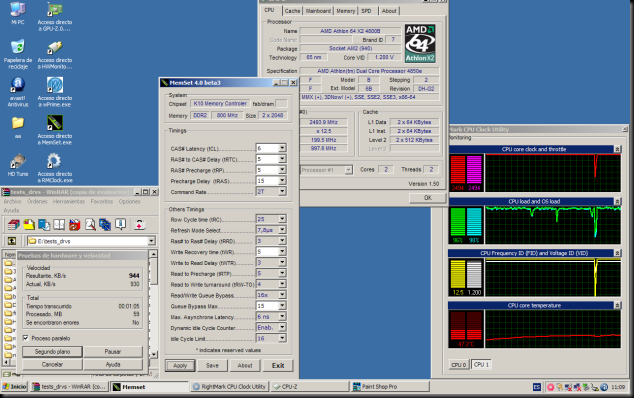

Image2 Un poco de tunning en las latencias gracias a MemSet y 944 KB/s.

Temperaturas subiendo a 47.7 ºC con una curva muy suave, indicando una correcta capacidad del sistema de refrigeración.

PIC02042 Ajustes manuales del procesador con RMClock.

Para el que quiera los ajustes concretos en RMClock 2.35:

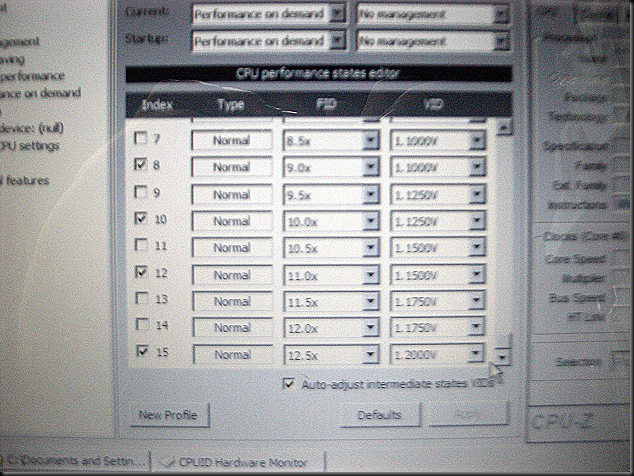

PIC02043 Ajustes de multiplicador y voltaje para el 4850e.

PIC02044 Final de la tabla.

PIC02045 Ajustes avanzados de procesador.

Para los curiosos, resultado en cálculo entero y branch prediction en Fritz Chess Benchmark:

fritz 2780 Knodos/s, muy buen resultado para el coste del sistema.

Latencias en CPU-Z:

cpuz_lat Unos 150 ciclos en acceso a memoria.

Velocidad de cálculo matemático en coma flotante, wPrime:

wprime wPrime 32 M en  34.531 s.

Resultados en Everest Ultimate, pruebas de memoria:

Image1b Llamativos resultados en lectura de memoria, 7.6 GB/s…

Se nota la optimización a base de ajustes manuales de latencias, frecuencias, voltajes mediante BIOS, RMClock y MemSet. Los resultados en Everest son ciertamente espectaculares.

Image2b Escritura en memoria en Everest, casi 6.6 GB/s.

Image3Test de copia de memoria, casi 7 GB/s.

Image4 Excelente latencia en Prefetch de solo 48.3 ns.

Tests de cálculo en Everest Ultimate:

Image5 Cálculo en enteros y branch prediction, CPU Queen.

En estos tests de cálculo puro ya se deja notar la antigüedad del venerable diseño de los cores de los AMD Athlon64.

En resumen, por el precio de un procesador AMD Athlon64 X2 4850e podemos ampliar más de un 100 % las prestaciones de este magnífico y económico portátil AMD fabricado por Acer para su línea eMachines.

Etiquetas de Technorati: ,,,,,,
