lunes, 7 de septiembre de 2009

Core i7 @ 4.2 GHz. Algoritmos de inteligencia artificial. Parte III – ProfessionalSAT

En este artículo mostraré el montaje definitivo de este sistema que raya los límites en frecuencia con refrigeración por aire y detallaré algunas pruebas de rendimiento y benchmarks.

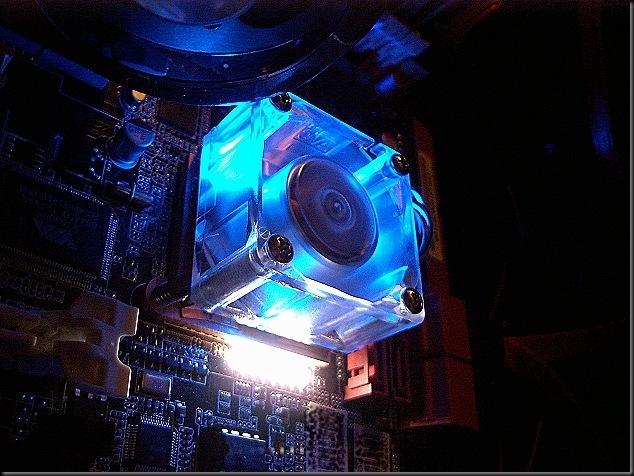

PIC03225 Ventilador sobre el SouthBridge Intel ICH10R.

Resultados en los tests:

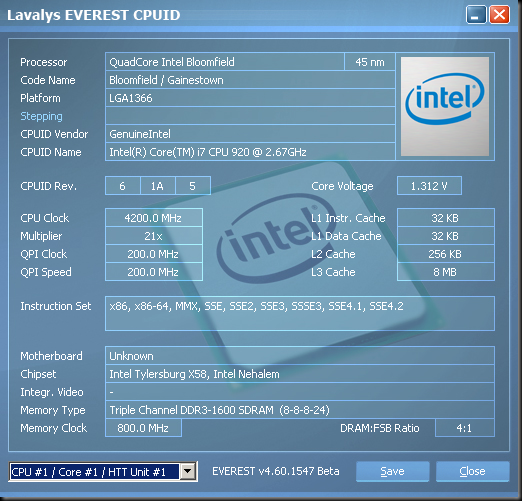

cpuid_FULL_4200 4.2 GHz cores, 3.6 GHz uncore, 12 GB a 1.6 GHz DDR3 .

cachemem_4200_3600_1600_888242TLatencia de 32.4 ns y más de 20 GB/s en memoria (!!)

FRITZ Fritz Chess Benchmark 32.35X y 15525 Knodos/s (!!)

CPUZ_FULL_4200 CPU-Z 4.2 GHz.

CPUZ_IDLE_2400_2 Uncore a 3.6 GHz (overclock del 70%) y 12 GB a 1600 MHz.

WINRAR_4200_3600_1600_888242T 5460 KB/s en WinRAR (!!)

P95_BlendPrime95 Blend, Tmax  82ºC, excelente a 4.2 GHz por aire.

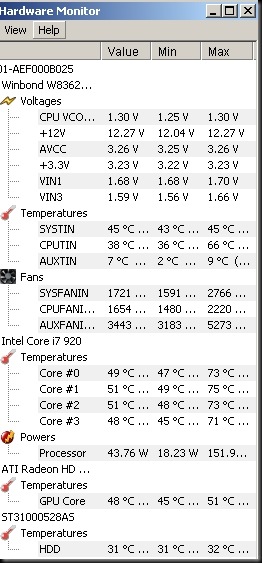

Full_temp Temperaturas durante la ejecución de la carga de trabajo del cliente. Pico 75 ºC.

Fotografías del montaje ya definitivo:

Debo decir que el diseño y montaje de esta máquina ha sido todo un reto, tanto en el aspecto técnico como por los conocimientos a nivel software que me ha proporcionado el trabajo con este cliente. La optimización en este caso la he llevado a mi manera habitual pero el destino del equipo es bien distinto: el cálculo multitarea de algoritmos de auto aprendizaje y búsqueda de soluciones óptimas.

PIC03229 Pruebas iniciales de temperatura.

Durante las primeros tests a las frecuencias objetivo (4.2 GHz en cores y 3.6 GHz en Uncore) se hizo patente la necesidad de proporcionar flujo extra de aire tanto al procesador como al chipset Intel X58 y a la zona de los reguladores de tensión de CPU.

Esto lo solucioné de un plumazo con dos ventiladores Noctua de 12 cm mas un AMD de altas rpm para la regulación de voltaje:

PIC03264 Aspecto general.

PIC03258Este ventilador es absolutamente necesario a 4.2 GHz.

PIC03259 Detalle del par de ventiladores Noctua.

PIC03263 Vista general.

PIC03231 Ventiladores de entrada de la Antec Twelve Hundred.

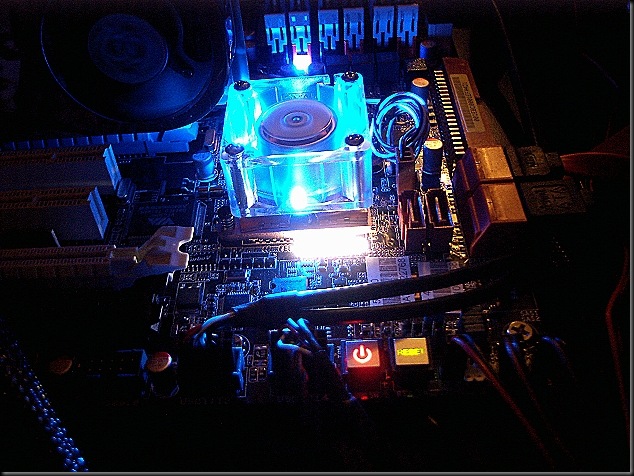

PIC03232 Ventilador del chipset.

PIC03235 Vista trasera de la Antec.

Como siempre intento hacer he enrutado del modo más eficiente posible todo el cableado y he conseguido un montaje limpio pese a la extrema complejidad del sistema de refrigeración con 12 + 1 ventiladores en total (!!).

PIC03245Detalle del enrutado del cableado por la parte trasera.

PIC03243 Vista general.

PIC03236 Y para terminar una vista general de la mesa de trabajo con otro i7…

Como veis al lado de la Antec Twelve Hundred hay otra Antec, en este caso una excelente aunque más moderada P183 en la que estoy montando otro sistema Core i7 del que hablaré en breve.

Dedicaré el siguiente artículo al análisis mediante profiling de los algoritmos de inteligencia artificial utilizados por este cliente.
