Sistemas de Altas Prestaciones: Core i7 930 a 4 GHz (II) –ProfessionalSAT

Tras unos días de pruebas del equipo fuera de la torre (con la placa base al aire) he completado ya el montaje de todos los componentes y he ajustado la refrigeración para el máximo rendimiento con el mínimo nivel de ruido.

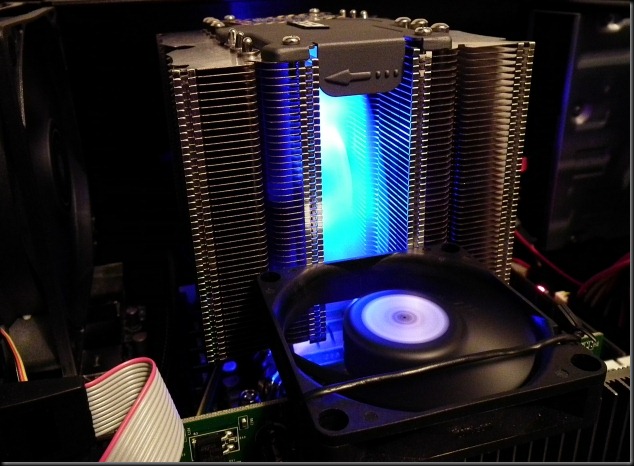

DSCF0636El Asus Triton 88 queda rodeado por dos ventiladores de 12 cm en salida.

Para conseguir menores temperaturas he añadido a la base del refrigerador cuatro arandelas de teflón para aumentar la presión que ejerce éste sobre el procesador. Esto se produce porque disminuye la resistencia térmica al reducirse el espesor la capa de interfaz térmica.

DSCF0597El anclaje original para socket 1366.

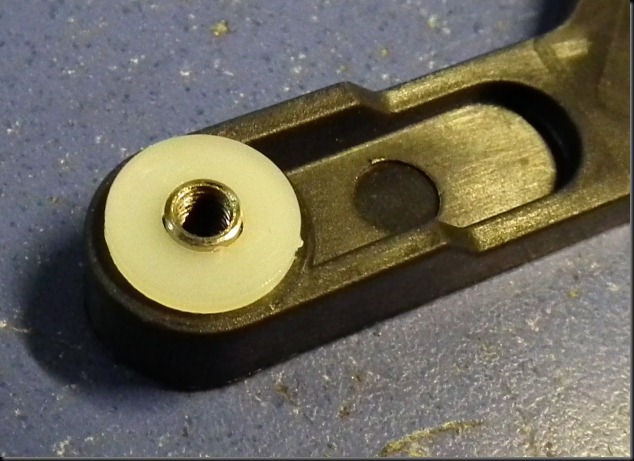

DSCF0598La arandela de teflón en posición.

DSCF0606Ya montado y con los tornillos apretados, hemos ganado 1 mm y bastantes kg de presión.

Con esta operación he conseguido de 3 a 5 ºC menos de temperatura en carga máxima.

Antes de montar la placa base en la torre comprobé el estado de la interfaz térmica, por si había habido algún problema o alguna disparidad entre las superficies del procesador y el radiador.

DSCF0601Tras ocho días de tests de saturación la interfaz térmica estaba en buen estado.

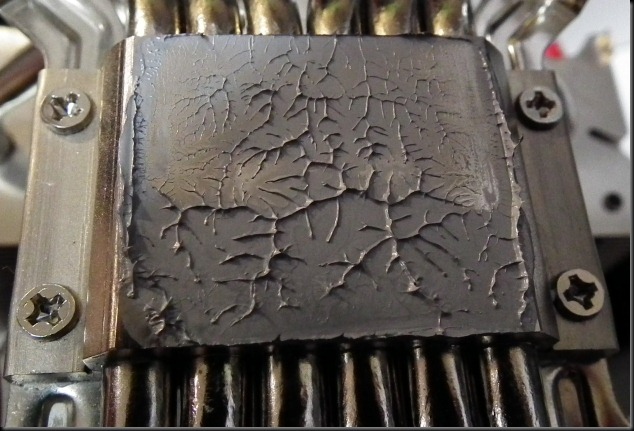

DSCF0602Igualmente sobre la base del radiador.

Un detalle importante al montar este tipo de máquinas es dejar organizado el cableado de tal modo que no interfiera con la corriente de aire.

DSCF0609El equipo ya montado en la torre.

Si es posible, toda la superficie de la placa base debe de estar libre de cable tanto de datos como eléctricos. Y lógicamente es crítico que no haya nada en las proximidades de cada uno de los ventiladores y especialmente el área del procesador.

DSCF0608También debe quedar organizado todo el resto del cableado.

DSCF0614Este orden facilita después futuras actualizaciones o revisiones.

Hay que prestar especial atención al la refrigeración del chipset X58:

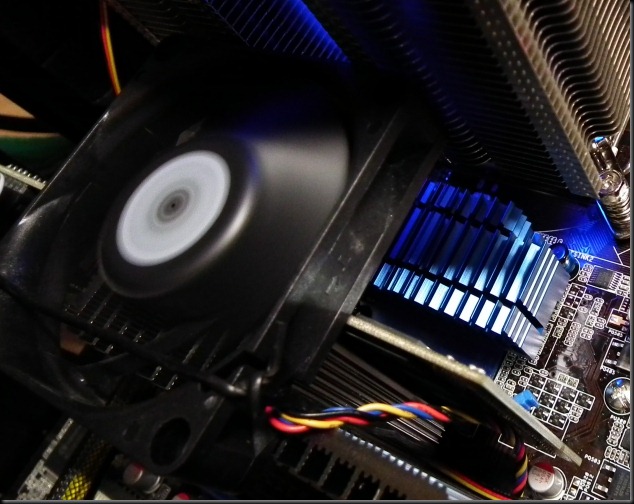

DSCF0636BCon este ventilador aseguro unas temperaturas favorables.

DSCF0613Refrigera la SVGA pasiva y el chipset X58.

DSCF0634Otra vista.

DSCF0623De este modo el calor es rápidamente evacuado al exterior de la torre.

En el siguiente artículo presentaré algunas capturas de pantalla del sistema durante los tests.

Seguiré con los tests hasta principios de la semana siguiente.

Creo que actualmente ya estoy cerca de los voltajes finales ya que, tras los primeros tres días en los que tuve que ir variando algunos valores debido a inestabilidad en algunos tests, no he vuelto a tocar nada.

Muchos me han preguntado sobre el nivel de ruido de estos sistemas, este es de los más ruidosos ya que el ventilador del Asus Triton 88 gira a muchas rpm cuando está en carga máxima, con otros conjuntos disipador – ventilador el resultado es más moderado:

Core i7 930 a 4 GHz.
