Asus P6T Triple channel 6 GB DDR3 1600 – ProfessionalSAT

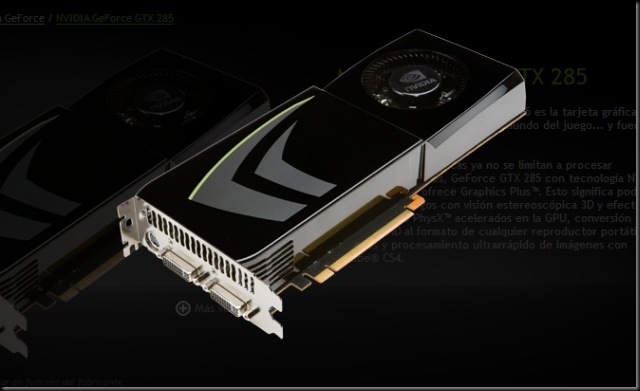

En este sistema, el cliente, un hardcore gamer,  se ha decantado por 6 GB de RAM en triple channel a 1600 MHz (DDR3) para un ancho de banda agregado teórico de 38.4 GB/s (!!) y una SVGA PCIEx basada en el sobresaliente procesador gráfico de nVidia GTX285 con 1 GB de GDDR3.


Más de 180W de consumo.

Para Conseguir los 1600 MHz en la DDR3 ha sido necesario sincronizar la L3 y las controladoras de memoria (IMC) a 3.2 GHz, puesto que debe siempre ser el doble de la frecuencia efectiva de la memoria.

Para un análisis detallado sobre la microarquitectura que se esconde tras del soberbio procesador Intel Core i7 recomiendo mis intensivos análisis en LowLevelHardware:

… en ellos he analizado los pormenores y peculiaridades de este microprocesador que ha cambiado radicalmente la arquitectura de la plataforma Intel x86.

PIC01921

Ya montado en la torre a espera del refrigerador definitivo.

Configuración del sistema:

  • Placa base ASUS P6T DeLuxe Intel X58

  • Procesador Intel Core i7 920 8 MB L3 2.66/2.80/2.93 GHz

  • Kit de 6 GB de memoria Patriot DDR3 1600 9-9-9-24 2T 1.65V

  • Timings 8-8-8-24 1T 1.64V

  • nVidia geForce GT285

  • F/A Corsair TX 650W

  • Disco duro Western Digital  1 TB

  • Windows Vista x64

PIC01877

En este kit Patriot DDR3 1600 de 6 GB los timings nominales son 9-9-9-24 2T pero no ha habido ninguna problema en hacerlas funcionar sin errores a 8-8-8-24 2T a 1.64 V.

La dificultad de montar sistemas Core i7 con memorias DDR3 a frecuencias elevadas (superiores a 133 MHz) estriba en las limitaciones al voltaje de alimentación de los propios módulos impuestas por Intel. Este hecho obliga a utilizar kits específicamente diseñados para Core i7 y no los tradicionales kits dual channel DDR3 para Core2 debido a que estos últimos operan sobre los 1.80 V o incluso más.

Intel advierte sobre no superar nunca los 1.65V en los DIMM para proteger la controladora de memoria integrada en el propio procesador.

PIC01924

En este sistema, empecé asignado un vDIMM de 1.60 V pero enseguida dio fallos en Memtest86+ 2.11, aumentando a 1.64V pasó 12h de test. Las pruebas en Windows fueron satisfactorias en Prime95 Blend y SFFT. Todo ello con un voltaje de IMC/L3 de 1.25V, muy lejos del límite máximo recomendable de 1.35V.

PIC01925b

Temperaturas ya estabilizadas en Prime95 Blend.

Como vemos, el refrigerador IN A BOX Intel, hace lo que puede ... pero no más, con temperaturas en carga de 76 a 78 ºC en los cores del Core i7 920 en Turbo Mode a 2.8 GHz.

Tengamos en cuenta que pese a que el procesador está a frecuencia nominal, la caché L3 de 8 MB y las tres controladoras DDR3 están funcionando a una frecuencia de 3.2 GHz desde los 2.13 GHz nominales. Además, su alimentación ha sido incrementada de 1.20 a 1.25 V para asegurar la estabilidad a frecuencias tan elevadas.

En la próxima entrega hablaré de otro sistema con memorias Patriot DDR3 1333 de baja latencia 7-7-7-20 1T a 1.64 V basado en un Core i7 940 con un excelente Asus Triton 88 como disipador-ventilador, con sus seis heatpipes dobles.
