sábado, 21 de febrero de 2009

Asus P6T Deluxe - Sistemas de altas prestaciones: Core i7 12 GB – ProfessionalSAT

Los asiduos a mis blogs habréis notado que hace casi un mes que no escribo nada en absoluto. La razón han sido por temas familiares que ya parece que se van solucionando poco a poco … No solo he tenido descuidados los Blogs, sino también mi trabajo de las mañanas (he tenido que hacer varios días de vacaciones para solucionar asuntos) y hace un mes que tengo “en espera” a mis clientes como freelance.

De todos modos algo sí he podido hacer y he montado, con la inestimable ayuda de Iñaki, uno de mis compañeros de trabajo, un par de sistemas de altas prestaciones.

PIC01885

Asus P6T Deluxe en Triple channel: 6 GB DDR3 1600 contra 12 GB DDR3 1333.

Uno de ellos es un sistema para uso en arquitectura e ingeniería con 12 GB de DDR3 1333 y el otro es un sistema para juegos de última generación con 6 GB DDR3 1600. Ambos, como no podía ser de otro modo están diseñados alrededor del procesador Intel Core i7 920. Como placa base, en ambos equipos me he decidido por la ASUS P6T DeLuxe Intel X58.

ASUS P6T DeLuxe Intel X58

Esta placa base cuenta con un sistema de refrigeración para el chipset basado en Heat Pipes de cobre con radiadores también en cobre puro. Es un sistema muy eficiente y mantiene temperaturas adecuadas incluso en overclock.

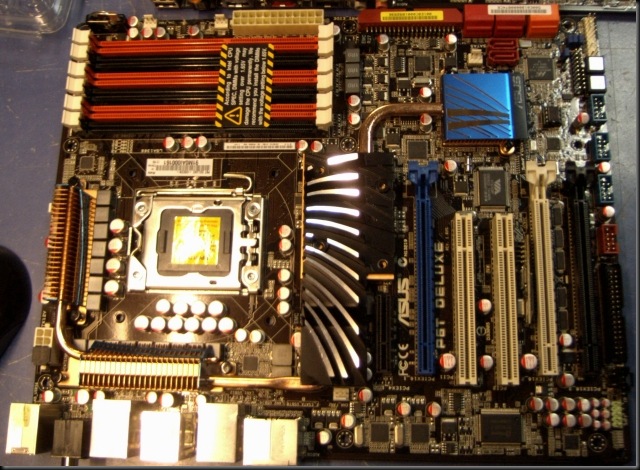

PIC01857

ASUS P6T DeLuxe nada más salir de su caja.

PIC01858

Detalle de la refrigeración basada en heatpipes.

PIC01873

De las pocas placas base que es cobre genuino.

PIC01862

Lo primero que me llamó la atención es el montaje de un disipador híbrido aluminio-cobre sobre el chipset X58 y como soy de naturaleza curiosa procedí al desmontaje para ver si se podía mejorar.

PIC01866

Disipador del X58 desmontado con el thermal pad visible.

En la foto anterior podemos apreciar las dos partes, la superior en aluminio lacado en negro y la inferior, un bloque sólido de cobre atravesado por el heat pipe.

PIC01867

Como podemos apreciar, el contacto térmico entre ambos componentes es fácilmente mejorable, por lo que eliminé el thermal pad de origen y lo sustituí por pasta térmica Artic Cooling MX2.

PIC01863

Thermal pad quitado y superficies límpias, listas para aplicar la interfaz térmica.

PIC01864

El thermal pad, seguro que encuentro algún chip donde ponerlo …

PIC01869

Por el orificio podemos ver la pasta térmica aplicada producto de la intensa presión de los tornillos.

PIC01871

El disipador de aluminio ya montado y listo.

Ahora vamos al southbridge, ¿Veis algo raro en la siguiente imagen?

PIC01892

Muchos fabricantes de placas base tienen últimamente la extraña e incomprensible costumbre de tapar los radiadores con chapitas de aluminio con sus logos. Sinceramente me parece ilógico e incluso estúpido aunque quizás a los responsables de marketing les parecerá muy bonito:

PIC01887

Disipador del southbridge tapado tras el logo de ASUS.

PIC01907

Otra pieza más que sobra en esta placa base.

PIC01905

Mucho mejor así, ahora el radiador cumple con su función.

Sistema Core i7 12 GB DDR3 1333 RAID 0

El primero de los dos equipos es para uno de mis clientes como freelance que posee una empresa de ingeniería que lleva su nombre. Es un cliente muy exigente y que necesita de altas velocidades de cálculo y además utiliza aplicaciones profesionales CAD con huellas de memoria mayores de 8 GB.

PIC01880

Los seis DIMM Kingston de 2 GB DDR3 1333.

Por ello le diseñé el siguiente sistema:

  • Placa base ASUS P6T DeLuxe Intel X58
  • Procesador Intel Core i7 920 8 MB L3 2.66/2.80/2.93 GHz
  • Dos kits de 6 GB de memoria Kingston DDR3 1333
  • Timings 9-9-9-24 2T 1.5 V
  • ATI HD4850 512 MB GDDR3
  • F/A Tacens Radix II 520 W
  • Dos discos WD5000AAKS en RAID 0
  • Windows Vista x64

PIC01882

Detalle de los módulos utilizados.

Configuración de BIOS:

PIC01897

El reloj IMC/L3 del Core i7 ha sido aumentado de los 2.13 GHz nominales a 2.66 GHz para hacer posible la frecuencia de 1333 MHz en el triple canal DDR3 y el modo de acceso ajustado a 2T para garantizar la estabilidad con todos los DIMM ocupados.

PIC01898

Todos los voltajes en su mínimo absoluto para minimizar la disipación térmica.

PIC01899

Load Line Calibration y Spread Spectrum desactivados.

PIC01901

Activación de Turbo Mode y ahorros de energía.

Es importante ajustar el C State a C6 para lograr el máximo ahorro energético y la menor disipación térmica del procesador y los cores en condiciones de inactividad.

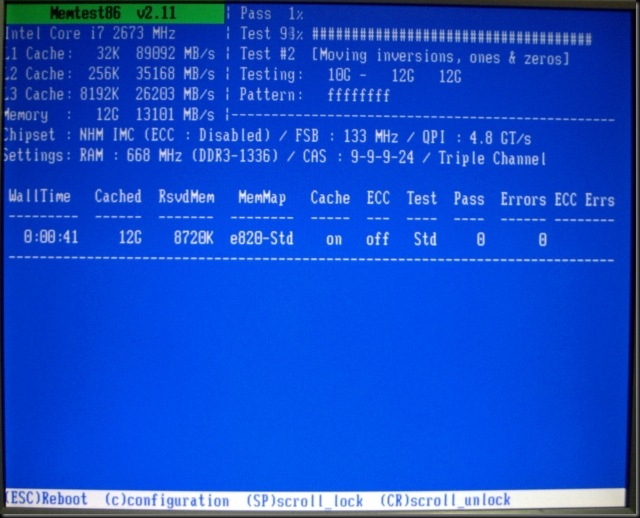

PIC01904

Memtest86+ 2.11 con 12 GB en triple channel.

PIC01889

El sistema ya en Vista x64 pasando tests todavía fuera de la torre.

PIC01890

Las temperaturas en el núcleo más caliente tras cuatro horas de Prime 95 Blend alcanzaban los 61ºC gracias al refrigerador excelente ASUS Triton.

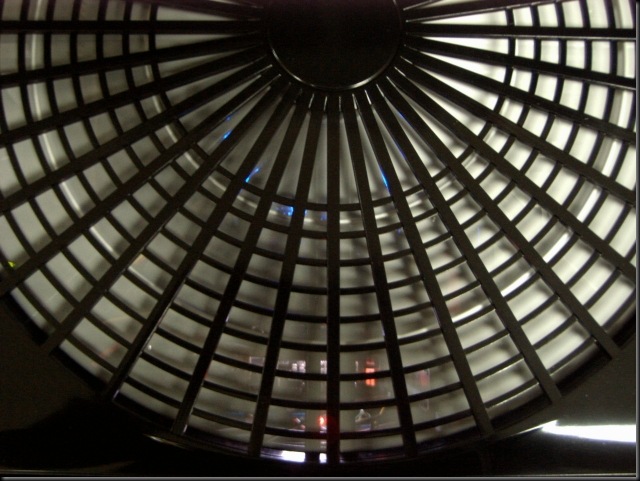

PIC01928

Todo ello fue montado en una torre Tacens Victoria a elección del cliente.

PIC01927

Vista de los leds de la ASUS P6T a través del gigantesco ventilador de la torre.

La verdad es que ha sido un placer montar este sistema, pues no ha dado ningún problema con los 12 GB de memoria. A voltaje nominal tanto de CPU-cores como de IMC/L3 y memoria ha pasado sin ningún sobresalto todo el banco de tests.

En el primer arranque y tras la inicial configuración de BIOS ya pasó perfectamente seis pasadas de Memtest86+ 2.11 con los 12 GB de DDR3 1333 a solo 1.5V. Un resultado encomiable, mi felicitación a los ingenieros de ASUS. Sin duda la P6T DeLuxe es una placa base muy recomendable para usuarios y profesionales exigentes.

Del sistema con los 6 GB de DDR3 1600 Patriot hablaré en el siguiente artículo, pero ya os adelanto que no se conformó con 1.50 V en la memoria …

10 comentarios:

  1. Ha merecido la pena la espera para poder disfrutar de semajante post. Eres una máquina. Espero que esté todo bien en el tema familiar. Cuídate.

    ResponderEliminar
  2. MAQUINON !!

    Tu no te quedas corto .. no...

    ResponderEliminar
  3. impresionante, las velocidades en el memtest son de vertigo, quien lo diría... yo tb espero que todo se haya solucionado con el tema família cuidate nos vemos!

    ResponderEliminar
  4. Sobre el tema familiar parece que todo se va encauzando, aunque todavía estamos de médicos. Por ahora todo va saliendo bien ...

    Esta mañana casualmente ha venido el cliente, solamente para felicitarnos por el diseño del sistema y por su, según sus palabras, rendimiento de otro mundo ...

    Saludos.

    ResponderEliminar
  5. ¡Qué maravilla! Ya me gustaría a mí tener los conocimientos (y la pasta) para montar algo así. Si es que he disfrutado leyendo la entrada -y las anteriores, que sigo el blog desde hace tiempo. ;)

    Suerte con ese tema familiar, y a seguir mostrándonos esa maña. :D

    ResponderEliminar
  6. Muy ilustrativo todo, mis felicitaciones.

    Una pregunta: ¿Se puede usar Arctic Silver 5 para sustituir el thermal pad del northbridge?, ¿y dónde se debe aplicar: donde estaba el thermal pad o sobre la superficie de cobre?

    Gracias.

    ResponderEliminar
  7. Juan Carlos,

    Artic Silver 5 es una excelente alternativa. Debes poner una línea gruesa longitudinal centrada a lo largo de la base de cobre y después atornillar el radiador de aluminio negro.
    Y claro, previamente hay que retirar el thermal pad y limpiar bien ambas superficies.

    Un saludo.

    ResponderEliminar
  8. Al final no hice nada porque en mi placa, la P6T básica, la disposición y presentación tanto del northbridge como del southbridge difieren de las de la version deluxe de tu artículo y no he querido curiosear por miedo a poder encontrarme con dificultades.

    Muchas gracias, no obstante, por las indicaciones, Carlos.

    Un saludo.

    ResponderEliminar
  9. Ha sido muy util este post, tengo esta placa pero no habia tenido recursos para sacarle el mayor provecho, muchas gracias!!! saludos.

    ResponderEliminar
  10. Celebro que te haya sido útil. Los sistemas como el tuyo tienen un gran potencial de mejora partiendo de los ajustes standard.

    Con los conocimientos adecuados es posible lograr más de 50% de incremento de velocidad.

    Un saludo,

    Carlos Yus.
