Thermaltake Element S y dos sistemas Core i7 – ProfessionalSAT

En este artículo voy a detallar el montaje de dos sistemas core i7 920, ambos montados en una placa base Asus P6T y con 6 GB de DDR3 1333.

Son dos máquinas que están ajustadas en valores nominales, sin modificaciones fuera de especificación.

PIC02807 Ambos sistemas pasando Memtest86+.

PIC02808Disipador Noctua y nVidia 9500GT en uno de ellos.

PIC02809 Disipador Scythe Katana y nVidia GTX 285 para el segundo sistema.

Como vemos son dos sistemas muy diferentes, diseñados con diferentes requisitos en mente pero con varios componentes en común.

El que monta la nVidia 9500 GT va destinado a correr máquinas virtuales con varios sistemas operativos simultáneos, en cambio, el segundo sistema va a ser un sistema doméstico para juegos.

Los ventiladores han sido elegidos por los clientes, aunque se me antoja escaso el Scythe Katana 1366 para un Core i7 920. Las temperaturas en carga 100% con frecuencias y voltajes nominales son de 71 ºC en el núcleo más caliente en Prime95 In Place Round off Checking.

PIC02811 Detalle del anclaje del disipador Noctua 1366.

PIC02812Se aprecia la construcción del disipador de la NV GTX285 de 1 GB.

Si os fijáis, en esta fotografía podéis observar mi ya venerable cámara reflejada. El polvo que se observa es el acumulado en solamente una hora…

PIC02813GTX 285, otra vista.

PIC02814 El conjunto de radiador – ventilador Scythe Katana.

PIC02815 Scythe Katana, detalle de la base.

PIC02816 Asus P6T: radiador sobre los reguladores de voltaje.

PIC02819 Scythe Katana al 100% de giro. No va muy sobrado…

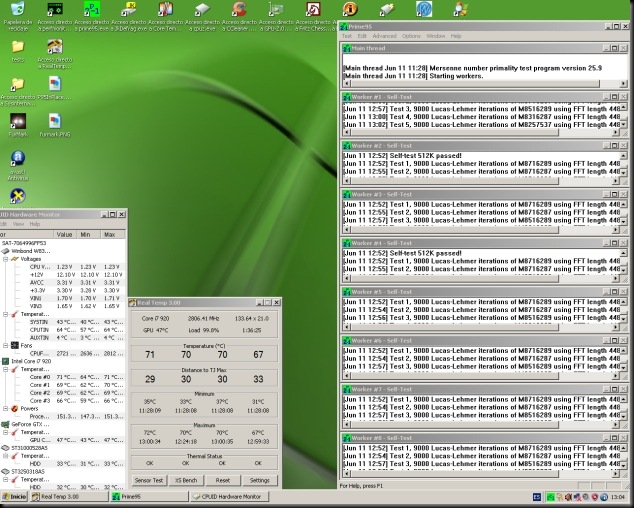

P95_InPlace71 ºC en Prime95.

PIC02838 El sistema ya montado en la torre Thermaltake.

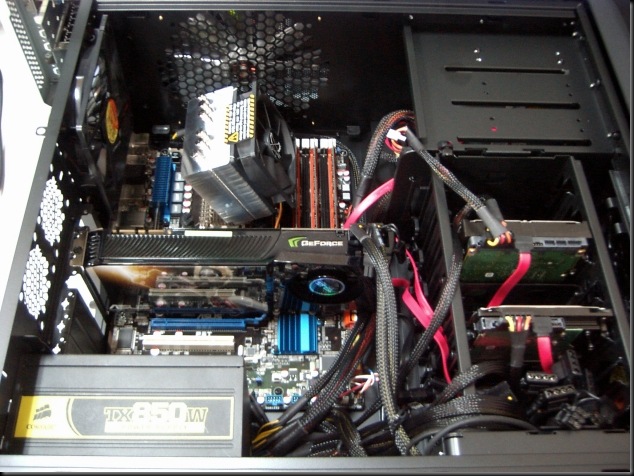

PIC02843Detalle del interior donde se aprecia el ventilador de salida superior.

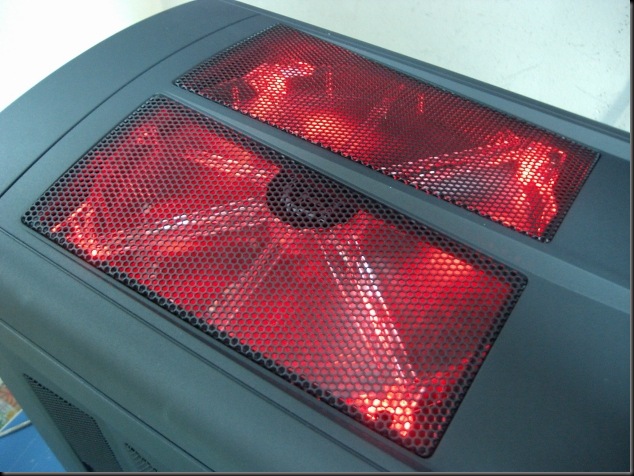

PIC02840Pese a la apariencia, la ventilación no es excepcional, aunque tampoco mala.

La ventilación de la torre Thermaltake Element S la califico como buena, pero nada más. teniendo en cuenta que cuenta con cuatro ventiladores montados de serie, podría decir que incluso mediocre. Su precio es de unos 110 € con IVA.

El ventilador trasero es el más ruidoso de los cuatro, con una huella acústica algo molesta.

PIC02830Ventilador lateral de entrada.

PIC02831 Ventilador superior de salida.

PIC02822 Ingenioso: conexión del ventilador de la tapa lateral.

furmark GTX285 en Furmark: 86 ºC.

PIC02820 Enrutado del cableado posterior.

PIC02849 Frontal de la torre.

Las temperaturas en Prime95 In Place con el refrigerador Noctua son de 64 ºC, 7 º menos que con el Scythe Katana… les separan en precio 30 €.

PIC02857

Mañana los entrego a sus dueños tras pasar los tests de rigor.
