Core i7 940@3.83 GHz con 6 GB DDR3 1666 MHz – ProfessionalSAT

En este equipo he buscado los límites en refrigeración por aire de un Core i7 940 con memorias Patriot DDR3 1600. He sido conservador con los voltajes para no dañar un procesador de más de 500€ a la vez que mantenemos la estabilidad absoluta del sistema. Como sistema operativo, el cliente escogió Vista64.

PIC02021 El sistema Core i7 940 en funcionamiento.

La frecuencia final del Core i7 940 ha sido de 3.66 GHz y 3.83 MHz en Turbo Mode Multithreaded. Como sabéis, los últimas CPUs de Intel aumentan su frecuencia automáticamente uno o dos multiplicadores del siguiente modo:

Single Threaded: Con carga máxima en solo un core aumentan dos multiplicadores.

Multi Threaded: En cambio, si se da carga máxima de proceso en dos o más CPUs lógicas aumenta en uno el multiplicador.

En la práctica el Turbo Mode Single Threaded suele no ser efectivo, o no aparece o lo hace furtivamente por décimas de segundo. Es similar al modo IDA de los Core2 portátiles.

PIC01997El flamante Core i7 940

Configuración nominal del sistema:

Placa base ASUS P6T DeLuxe OC Palm Edition Intel X58

Procesador Intel Core i7 940 8 MB L3 2.93 / 3.06 / 3.20 GHz

Controladora de memoria y caché L3 @ 2.13 GHz

Kit de 6 GB de memoria Patriot DDR3 1600 9-9-9-24 2T 1.65V

ATI Radeon HD4870 1GB GDDR5

F/A Corsair TX 750W

Disco duro Western Digital  1 TB

Windows Vista x64

Refrigerador Asus Triton 88

He aumentado el Host Bus de los 133 nominales a 166 MHz, consiguiendo así un aumento de frecuencia a 3.66 GHz nominales y 3.83 GHz en Turbo Mode en Windows con carga 100 % de ocho threads en Prime95 Blend y SFFT.

Frecuencias y voltajes estables finales:

Procesador Intel Core i7 940 8 MB L3 3.66 / 3.83 / 4.00 GHz 1.350 V

Controladora de memoria y caché L3 @ 3.33 GHz 1.325V

Kit de 6 GB de memoria Patriot DDR3 @ 1666 8-8-8-24 1T 1.66V

ATI Radeon HD4870 @ 780 MHz 1GB GDDR5 4.4 GHz

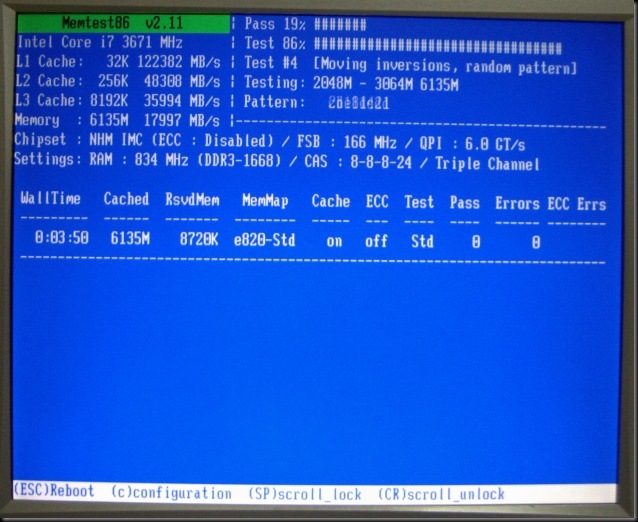

PIC02019Core i7 @ 3.66 GHz: 18 GB/s en Memtest86+ 2.11

Como vemos en Memtest86+ no está activo el Turbo Mode, solo funciona dentro de Windows.

Los procesadores Core i7 de primera hornada, es decir los primeros steppings que se encuentran actualmente en el mercado, llegan a unos 3.8 GHz con refrigeración convencional y sin excederse con los voltajes. En este artículo lo podemos comprobar …

Aumentar más la frecuencia desde ahí es una carrera sin retorno hacia voltajes prohibitivos y temperaturas superiores a los 90ºC, sin duda no compensa. Un camino seguro hacia la electromigración, sobre la que algún día publicaré un extenso artículo. (5 de Abril 2012. por fin publiqué el artículo…)

PIC02001 La Asus P6T Deluxe OC Palm Edition, un verdadero juguete …

El OC Palm se conecta a la placa base mediante un cable USB y permite realizar overclock en Windows pulsando sobre los botones del accesorio y también monitorizar el hardware (temperaturas, voltajes y ventiladores). Un juguetito … aunque yo personalmente prefiero ajustar personal y manualmente la BIOS.

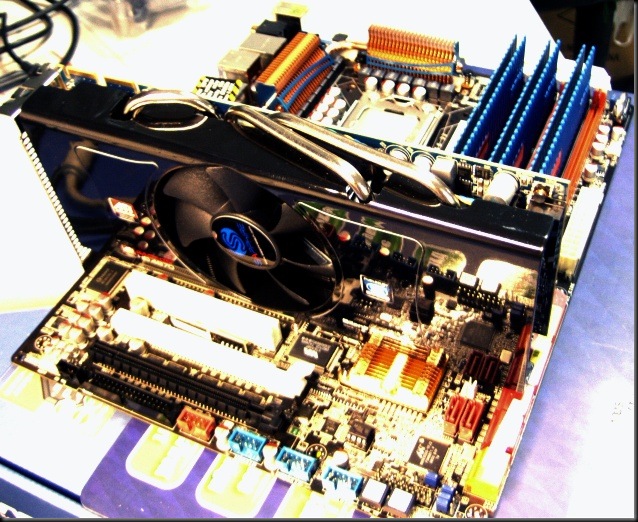

PIC02004 La ATI HD4870 @ 780 MHz con 1 GB GDDR5 @ 4400 MHz.

Pese a ser una tarjeta gráfica que ya lleva una larga temporada en el mercado, la HD4870 de ATI sigue siendo una excelente opción para gamers y más en su versión de 1GB GDDR5,  además … con el overclock aplicado obtenemos prestaciones excelentes.

PIC02011 El excelente Asus Tritón 88 con seis heatpipes dobles.

Lo primero en “experimentos” con procesadores fuera de especificación es asegurar una buena refrigeración y un suministro de corriente suficiente y estable. Por ello he recurrido al impresionante y gigantesco Asus Triton 88, que soporta tres de 12 cm ventiladores: dos adicionales  en push-pull al central que ya incorpora de serie.

PIC02024 La impresionante por su rendimiento, potencia y conexiones Corsair 750TX.

En las fuentes de alimentación no solo es importante la potencia máxima admisible y la estabilidad de la alimentación en cada uno de los voltajes sino también el rendimiento. El rendimiento es el porcentaje de potencia que alimenta al sistema sobre la potencia total consumida por la fuente en el enchufe.

Las buenas fuentes superan el 80% y esto se nota sobretodo en su muy inferior emisión térmica.

PIC02026Los cuatro conectores PCIEx de 8 pines de la Corsair TX750.

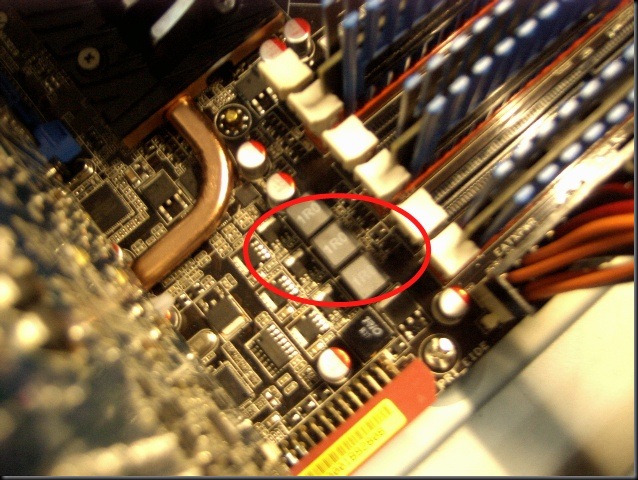

PIC02022 Asus P6T-Deluxe OC-Palm: tres fases de alimentación para la memoria.

PIC02035 Sin ventiladores adicionales mantuvo unos 68ºC máximos en Prime95 SFFT.

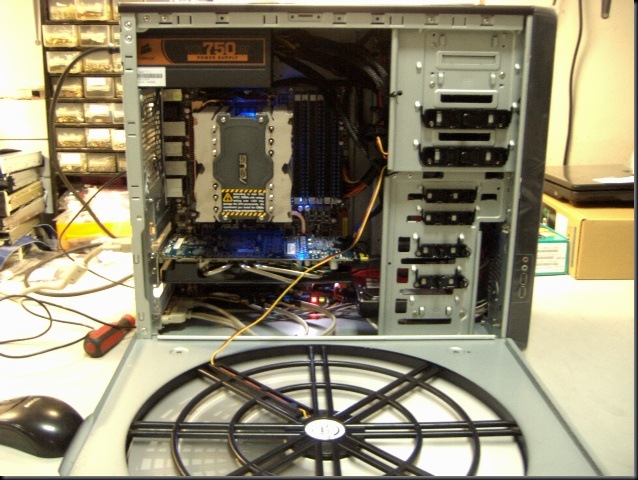

PIC02032 Quizás era gracias al “pequeño” ventilador de la tapa lateral …

PIC02031 … a la espera de montar el trasero de 12 cm.

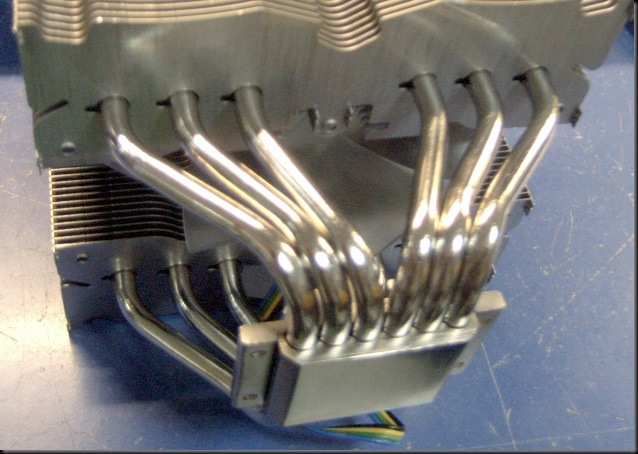

PIC02012 Asus Triton 88: me ha causado una buena impresión …

… En breve tengo que diseñar tres sistemas de altas prestaciones para cálculo científico basados en Core i7 920, creo que me inclino por este magnifico refrigerador sobre el Noctua LGA1366.
