viernes, 6 de marzo de 2009

Revisión del segundo sistema de altas prestaciones - ProfessionalSAT

El segundo de los equipos, en la línea del primero también basado en un Intel Core2Quad esta vez de la serie 9000, está diseñado con las máximas prestaciones en mente y  el menor ruido de ventiladores posible. Estos días estoy procediendo a su revisión y configuración con algunos pequeños cambios.

Componentes utilizados:

  • Core2Quad Q9550 @ 3400 MHz FSB400 1.300 V
  • Asus P5K-E WiFi-AP iP35 FSB@1600
  • 4 GB de DDR2 800 Kingston @ 1066 5-5-5-15 2N 2.0V
  • Refrigerador Artic Cooling modificado con ventilador Noctua 12 cm
  • F/A 300W (!!) modificada ventilador Noctua 12 cm
  • Pasta térmica MX2 de Artic Cooling
  • Performance Level 5
  • Timings y ajustes optimizados

En este artículo me centraré en la “especial” refrigeración del sistema,

PIC02082

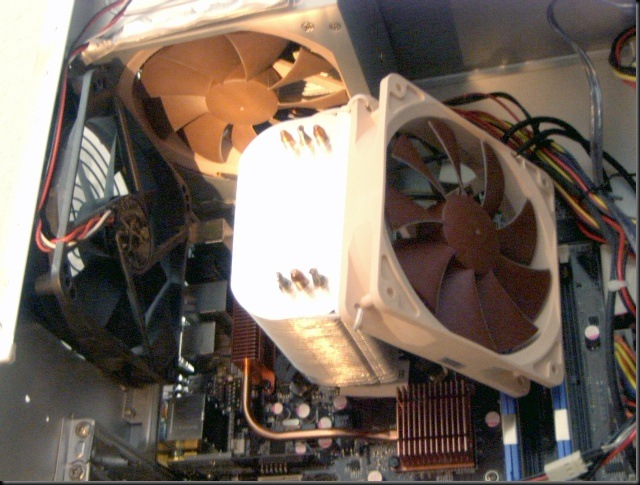

Una pareja de “Noctuas”.

Utilizando los excelentes (y no baratos) ventiladores austríacos Noctua NF-P12 con un diseño optimizado para la máxima eficiencia aseguro unas temperaturas contenidas con un bajísimo nivel sonoro.

PIC02086

El Artic Cooling Freezer7 es un verdadero fuera de serie aun con su recortado tamaño, sustituyendo su ventilador original por el NF-P12 logramos un excelente equilibrio y un mucho menor nivel sonoro.

El ventilador de la torre no es necesario hasta que la temperatura exterior ronda los 25 – 28 ºC, y se montó introduciendo aire para crear presión positiva dentro de la caja para evacuar adecuadamente el calor de la SVGA (una ATI HD 4850 512 MB GDDR3).

Empíricamente se demostró más eficiente esta opción que haberlo montado extrayendo aire como es norma.

PIC02088

Además con  el ventilador montado inclinado y descentrado obtenemos un importante flujo de aire sobre el chipset y sobre los módulos Kingston HyperX @ 1066 MHz.

PIC02087

En la fuente de alimentación realicé en su día ciertas “mejoras”, entre ellas la sustitución del ventilador original y la optimización del flujo de aire interno. De este modo y gracias a que es un modelo de gran calidad es posible alimentar a este sistema con solo 300W, pues otro de los requisitos del cliente además del bajo nivel sonoro fue un bajísimo consumo y disipación térmica.

El ventilador de la F/A es controlado por la placa base mediante el software SpeedFan, girando solamente a las revoluciones necesarias en función de las temperaturas.

PIC02092

Noctua NF-U12P montado sobre el Artic Cooling Freezer7.

Hoy ambos sistemas siguen pasando el banco de tests de estabilidad para ser entregados al cliente este próximo Lunes. Podéis preguntar vuestras dudas o dar vuestra opinión en los comentarios.
