Ayer tuve el placer de encontrarme con un sistema montado en una gigantesca torre Antec:
- Intel Core2Quad Extreme QX6800 desbloqueado
- Placa base Asus X38 DDR3
- 4 DIMM DDR3 OCZ Platinum 1066 1.5 V
- F/A doble Antec de 1.2 KW Antec
- nVidia GeForce 8800 GTX
Un equipo con un año a sus espaldas y 4000E del ala de entonces (!!).
Es un sistema comprado por internet y lo ha traído un cliente quejándose de inestabilidad en juegos DX9 y DX10 tras dos o más horas de uso que le provoca un bloqueo del sistema y paralización del sonido.
Vista general del equipo.
Zona del procesador y RAM.

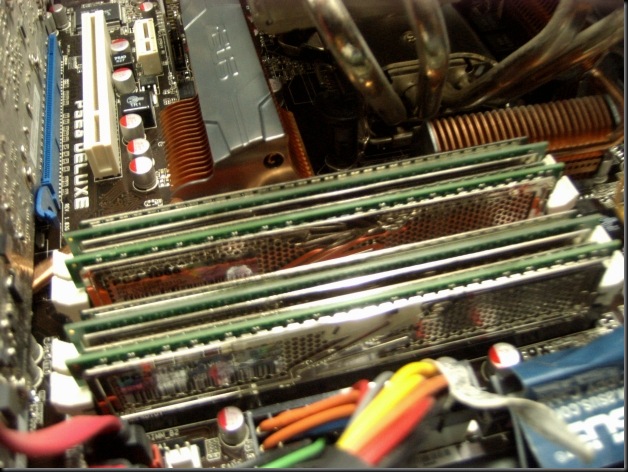

Los 4 módulos OCZ DDR3 1066, una joya en manos de técnicos experimentados.
Detalle de la brutal fuente Antec doble de 1200W.
Con su túnel de ventilación y cámara separada junto con los dos discos duros, entre ellos un WD Raptor.

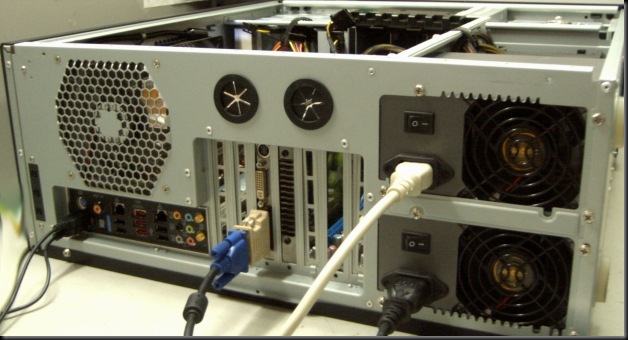

Vista trasera de la torre, observad las "dos" fuentes.
La regulación manual de los dos ventiladores superiores y el trasero.
Y ahora llegamos a la raiz del problema, pruebas de esta misma mañana:
Sólo tres minutos de Prime95 y 74ºC, desde los 37º en reposo, a la media hora llega a los 98ºC y empieza el Thermal Throtling monitorizado con RMClock y Hardware Monitor. 98º que serían más y habrían acabado con el procesador de no ser por la protección térmica automática brindada por el Thermal Monitor 2 de los procesadores Core2.
Un claro fallo de la interfaz térmica entre CPU y disipador:
Como vemos la pasta térmica ha desaparecido de las zonas con gran disipación térmica, los dos dies Core2. En la foto están situados sobre la vertical en el centro.
Vista del disipador, la pasta térmica ya no cumplía con su función.
Limpieza de CPU ...
Y el C2Q Extreme QX6800 en todo su esplendor.
Nueva pasta térmica y ...
... un magnífico Artic Cooling Freezer Extreme.
La semana que viene más ...
Viendo como has puesto la pasta termica. Me surge la duda de como deberia de aplicarse para un correcto funcionamiento?
ResponderEliminarCarlos, Realmente es un tema complejo. Lo primero a tener en cuenta es saber qué hay debajo del heat spreader (el disipador de cobre chapado en zinc que va pegado al procesador), es decir, dónde están los procesadores y qué tamaño tienen.
ResponderEliminarEn el caso de un C2Quad se aplica del modo que ves en la foto, atravesando longitudinalmente los dos dies Conroe (Core2Duo 65 nm).
La cantidad de interfaz térmica es función de la viscosidad de la pasta y de la perfección (grado de pulido) de la superficie del disipador que vamos a montar.
Un día que tenga tiempo ... escribiré sobre ello.
Un saludo.
