Disipadores con heat pipes direct touch – ProfessionalSAT

Hace unos días apareció un cliente con problemas de temperatura en su sistema y de modo excepcional no era por exceso de suciedad o mal mantenimiento.

Nunca me han gustado, por razones objetivas, los disipadores de procesador con contacto directo entre los heat pipes de cobre y el heat spreader del procesador.

PIC02574 Disipador con contacto directo con los heatpipes. Corrosión del aluminio (manchas grisáceas).

Las dos razones que me llevan a no recomendarlos son las siguientes:

  • Un rendimiento térmico menor.
  • Aparición de corrosión en la interfase disipador-procesador.

La corrosión se aprecia por la presencia de manchas de color gris oscuro de óxido de aluminio en la huella de la interfaz térmica.

PIC02576 La alúmina es un mal conductor térmico.

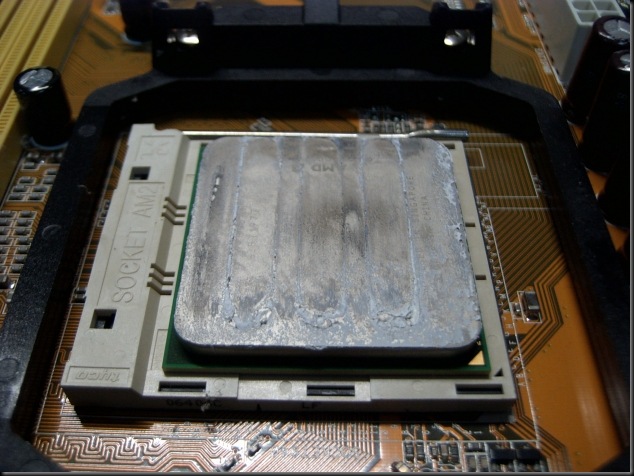

PIC02577 Restos de óxido de aluminio sobre el procesador.

El sistema del cliente presentaba temperaturas anormalmente elevadas con un disipador y ventilador perfectamente limpios, lo que me hizo sospechar de un problema con la interfaz térmica.

PIC02579 Otra vista.

Tras limpiar tanto el procesador como la base del refrigerador de CPU y aplicar pasta térmica de nuevo recuperó las temperaturas nominales.

PIC02581 Base del disipador tras la limpieza.

De todos modos alerté al cliente sobre que este fenómeno reaparecería en el futuro y que la única solución era sustituir el disipador por un modelo diferente con base de cobre pasivado con zinc.
