Sistemas de altas prestaciones. WD VelociRaptor y Caviar Black. Actualizado – ProfessionalSAT

En este equipo hemos conseguido reunir muchos de los mejores componentes del mercado para conformar un sistema de altas prestaciones.

PIC02473 ATI HD4890 1 GB GDDR5.

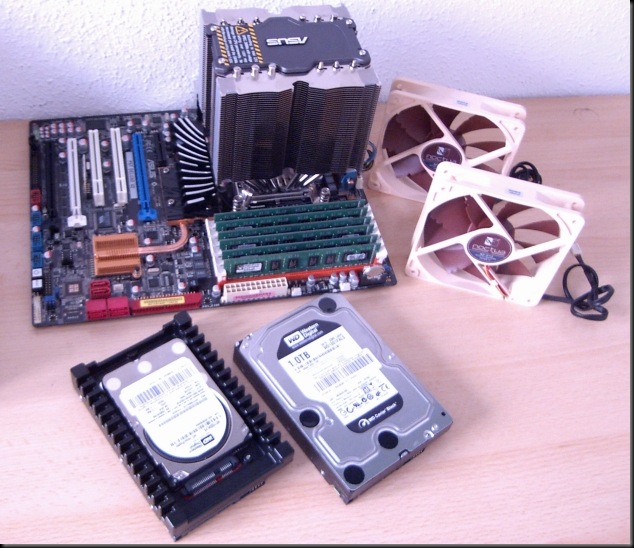

PIC02443 Varios de los componentes de esta máquina.

PIC02437Los discos duros elegidos, WD VelociRaptor (izquierda) y WD Caviar Black (derecha)

El disco duro actualmente más rápido del mercado en formato SATA2 es el WD VelociRaptor de 10Krpm y por ello lo elegimos para este sistema. Como disco de almacenamiento nos hemos decidido por el WD Caviar Black de 1 TB y 7200 rpm. Con esta elección obtenemos un excelente compromiso entre velocidad y capacidad.

Particularmente, el VelociRaptor es una joya tecnológica con tiempos de acceso sobre los 4 ms (!!) gracias a sus 10000 rpm debido a su excelente diseño mecánico y sus avanzados algoritmos de caché y NCQ.

PIC02445 P6T: Southbridge sin la tapa “decorativa” de los señores de Asus.

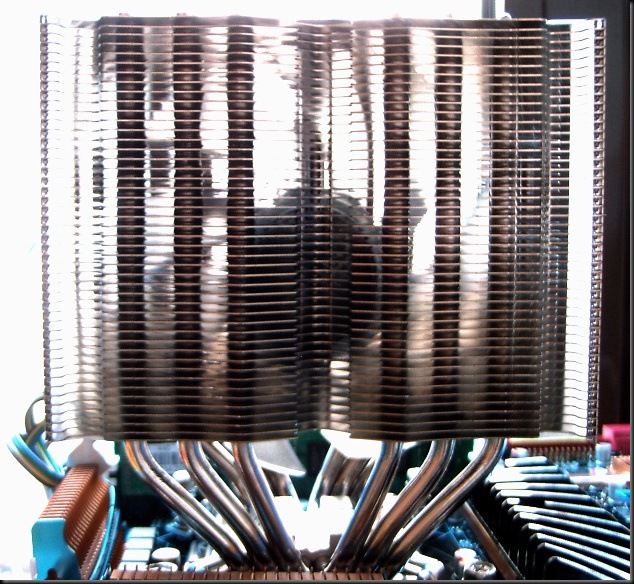

PIC02447Asus Triton 88: 12 heatpipes y gran superficie de disipación.

PIC02444 Los 6 módulos de 2 GB DDR3 Kingston a 1.50V para un total de 12 GB a 1.4 GHz.

Como la memoria trabaja establemente a un voltaje de 1.50V no es necesario el uso de ningún sistema de ventilación específico. Su temperatura de funcionamiento es realmente baja.

PIC02449 La gigantesca Torre Cooler Master HAF RC 932 KKN1 GP.

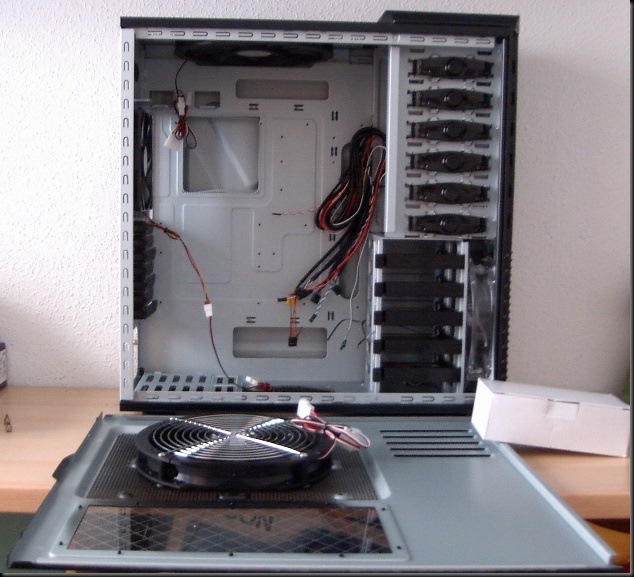

PIC02452 Vista interior y de la tapa lateral.

La torre, además de ir sobrada de espacio, tiene una ventilación soberbia. Ya de serie cuenta con cuatro ventiladores y con filtros anti polvo. Su precio ronda los 150€ sin fuente de alimentación.

PIC02453 Detalle del ventilador de la tapa lateral.

PIC02454 El ventilador superior y el trasero.

PIC02456 Detalle del frontal con los filtros anti polvo en las bahías de los lectores.

PIC02457 La zona de las bahías de discos duros y el ventilador frontal de entrada.

PIC02458 La parte inferior, donde se aloja la fuente de alimentación con espacio para ventiladores adicionales.

PIC02459Hasta las tapas traseras van perforadas.

PIC02461 El enorme ventilador de salida superior. Puede sustituirse por dos menores.

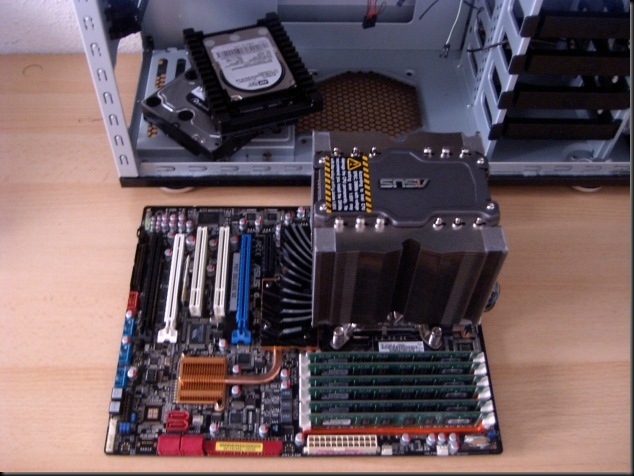

PIC02462 La P6T con el Core i7 y los 12 GB parecen “de juguete” al lado de la Cooler Master.

PIC02463 Primer plano de la placa y los discos duros.

Ya llevo dos días con el proceso de validación fuera de la torre y cuando todo esté listo y ajustado, procederé al montaje definitivo y me dedicaré finalmente a las pruebas de temperatura y estabilidad en condiciones reales que me llevan sobre una semana.

PIC02472 Ajustando la cámara para apreciar los 8 leds blancos bajo el South Bridge.

PIC02471  Una vista de mi “laboratorio”, cada milímetro es oro.

En total, en una semana y media o dos confío en tenerlo todo listo y entregarlo al cliente, que seguramente ya está ansioso…

Actualizado. 08 Marzo 2009:

Hoy he dedicado la tarde a realizar pruebas comparativas con configuraciones de 6GB y 12 GB. Por ahora me decanto por los 6 GB por su mayor velocidad.

Con solo 1 DIMM por canal los procesadores Core i7 pueden utilizar el ajuste de 1T para las tres controladoras DDR3. Esto, unido a que es posible reducir los timings a 7-7-7-21 permite un aumento en ancho de banda y una notable reducción en la latencia media.

PIC024756 GB DDR3 1400 7-7-7-21 1T con tres DIMM de 2 GB Kingston.

Con 12 GB se obtienen 13158 MB/s comparados con los 15555 MB/s en la configuración de 6 GB, esto supone un incremento de un 18.2 %, nada despreciable teniendo en cuenta que son los mismos módulos.

En principio y para las necesidades de este cliente en particular, me decanto por la configuración de 6 GB.

PIC02474  Durante las pruebas de esta tarde.

A lo largo de este fín de semana procederé al montaje en la torre y empezaré ya las pruebas de temperatura en carga máxima de procesador y tarjeta gráfica.
