Sistemas de altas prestaciones. Montaje – ProfessionalSAT

Hoy, por fin, he procedido al montaje de este sistema al que ya he dedicado los dos últimos artículos.

PIC02504Cooler Master HAF RC 932 KKN1 GP, así cualquiera monta sin problemas…

Os recuerdo los componentes del equipo:

  • Torre Cooler Master HAF RC 932 KKN1 GP
  • Placa base Asus P6T DeLuxe V2
    • Host Clock 175 MHz
  • Procesador Intel Core i7 920 @ 3.675 GHz 1.30 V
    • Uncore / caché L3 @ 2.8 GHz 1.25 V
  • Refrigerador de procesador Asus Triton 88 regulado
  • Pasta térmica Artic Cooling MX2
  • Memoria: 3 módulos de 2 GB DDR3 @1400 7-7-7-21-1T 1.62 V para un total de 6 GB
  • Tarjeta Gráfica ATI Radeon HD4890 1GB GDDR5
  • Sistema operativo Windows Vista 64 Home Basic
  • Disco duro 1: WD 1500HLFS 150 GB VelociRaptor 10000 rpm
  • Disco duro 2: WD 1001FALS 1 TB Caviar Black 7200 rpm
  • Lector BluRay grabador DVD Pioneer
  • Lector multitarjetas
  • Fuente Corsair TX 750W

En primer lugar he cambiado el modo de montaje de la fuente de alimentación para favorecer su refrigeración y evitar ruidos por transmisión de vibraciones al chasis.

PIC02476 He retirado las dos chapas perforadas para aumentar el caudal de aire hacia la fuente.

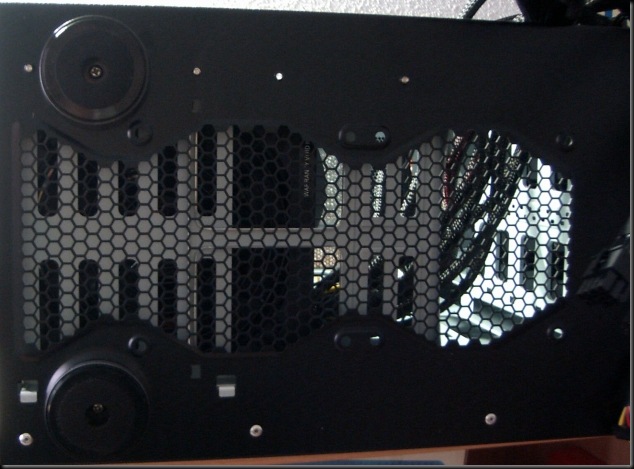

PIC02477Como vemos, limitan el paso de aire.

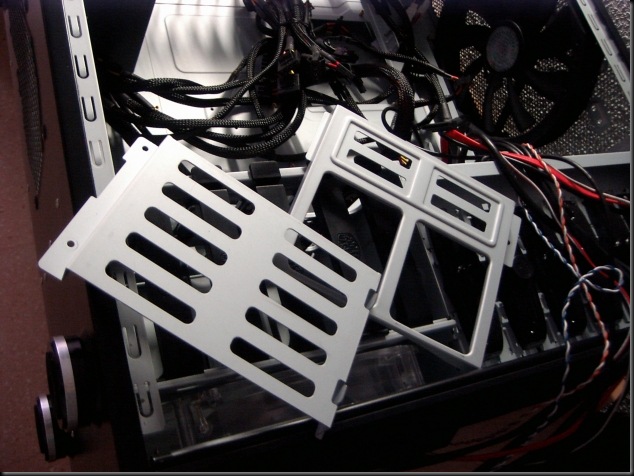

PIC02478 Las chapas desmontadas.

PIC02480 Fuente Corsair TX750W ya montada.

PIC02479 Apoyada sobre dos amortiguadores de goma, totalmente estable y mejor refrigerada.

PIC02502 Vista trasera del montaje de la fuente de alimentación.

Un aspecto crucial en el montaje de un sistema de altas prestaciones es el enrutado de los cables y el orden exquisito en el interior del equipo. Esto favorece un mantenimiento rápido y un flujo de aire laminar, evitando ruidos ya que no aparecen turbulencias.

PIC02496 Enrutado del cableado por la parte lateral trasera de la torre.

PIC02497 Detalle del guiado de cables a la salida de la fuente.

PIC02498 Distribución del cableado a sus destinos respectivos.

PIC02499 Enrutado de la parte superior.

A la izquierda los cables del panel frontal (cuatro USB, audio, eSATA, Firewire, leds, power switch y reset) y al  lector BluRay alimentación y cable SATA.

PIC02491 Interior del sistema. Totalmente libre de cables.

Un montaje limpio es la clave para una correcta refrigeración. La calidad es lo primero y hay que ser estrictos con el orden, en caso de problemas será mucho más sencillo solucionarlos.

PIC02483 Los cables corren paralelos y pegados a las chapas.

Los cables importantes que pueden llevar a confusión van etiquetados, como los cuatro cables SATA de datos.

PIC02508 Vista desde arriba del ventilador de entrada de 23 cm en rojo.

PIC02509 PIC02514 El frontal de la torre sin el lector de tarjetas.

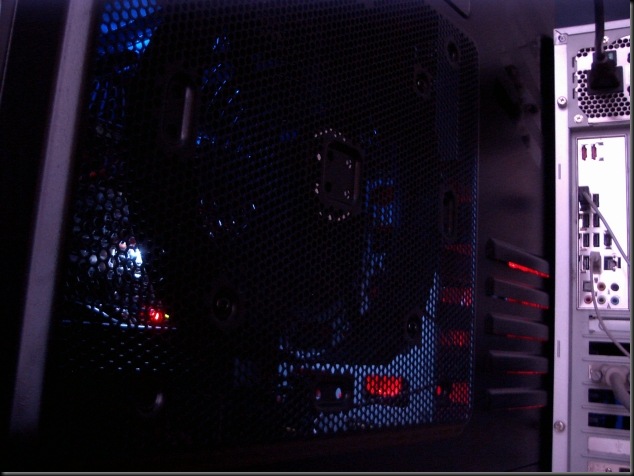

PIC02513 El sistema mientras ejecuta Prime95 en Vista64.

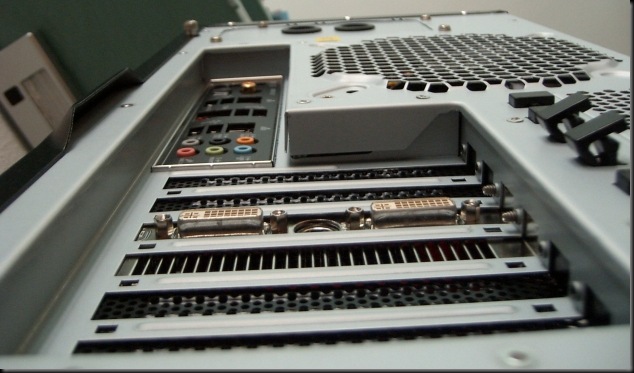

PIC02501 Excelente ventilación de salida para la ATI HD4890 1 GB GDDR5.

PIC02503 Perspectiva de la gran torre.

PIC02515 Pasando tests junto a otro Core i7 del que hablaré en un próximo artículo.

PIC02506 Espacio, espacio por todas partes, la placa base queda sobradamente holgada.

PIC02485 Otra vista.

Sinceramente merece la pena invertir en la Cooler Master los 150€ que cuesta si vamos a diseñar un sistema potente. Su refrigeración es excelente y hay espacio de sobras para lo que queramos montar, incluso sistemas de refrigeración líquida.

PIC02482 Detalle del cableado sobrante de la fuente.

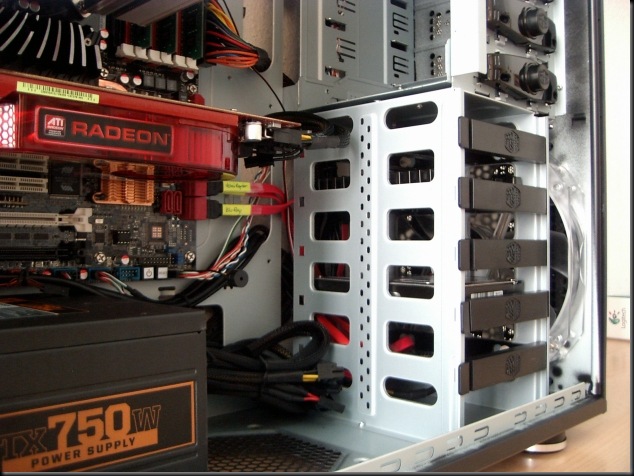

PIC02487 Cinco bahías de discos, en la segunda el VelociRaptor, en la cuarta el Caviar Black.

PIC02488 ¡Cuanto espacio libre!

PIC02490 La HD4890 a sus anchas.

PIC02489 No es de extrañar que mantenga en carga temperaturas muy moderadas…

A modo de recapitulación, hoy he concluido el montaje e instalación de sistema operativo con drivers. He llevado a cabo una optimización preliminar del sistema que incluye:

  • Optimización de registro.
  • Desfragmentación de disco.
  • Creación de fichero de intercambio al principio de la primera partición del VelociRaptor.
  • Desfragmentación de metadatos , MFZ, zona MFT y ficheros de sistema.
  • Desactivación de servicios innecesarios de Windows Vista.
  • Optimización de arranque.

Ahora estoy de lleno en la validación en cuanto a estabilidad y temperaturas. He empezado con Prime95 Blend Round off Checking y simultáneamente Unigine Tropics en modo DirectX 10.1 con AA 8X y filtro anisotrópico AF 16X Trilinear, además, a la vez estoy pasando tests completos a los dos discos duros.

Así consigo una carga 100% en los ocho núcleos y de la tarjeta gráfica, forzando así mismo la fuente de alimentación con un consumo máximo.

En pocas palabras, un verdadero placer.
